Es aquel circuito eléctrico que proveen un solo camino cerrado al flujo de electrones o corriente eléctrica.
Varios elementos eléctricos están conectados en serie, cuando existe un solo punto común entre ellos, de tal modo que la corriente para llegar hasta uno tiene que necesariamente pasar por el otro.
Características del circuito serie
El voltaje aplicado se divide entre todos los elementos del circuito
(Vt = V1 + V2 + V3 + V4 + V5).
La intensidad de la corriente eléctrica es la misma en todos los puntos del circuito (I1 = I2 = I3 = I4 =I5).
La resistencia total o equivalente será mayor que la mayor resistencia del circuito
La resistencia total o equivalente será mayor que la mayor resistencia del circuito
(Rt = R1 + R2 + R3 + R4 + R5).
La potencia total será la sumatoria de todas las potencias del circuito (Pt = P1 + P2 + P3 + P4 + P5).
Resistencia equivalente o total
1) Rt = R1 + R2 + R3 + R4 + R5
Rt = 2Ω + 4Ω + 6Ω + 5Ω + 8Ω
Rt = 25Ω
Corriente total
2) It = Vt / Rt
It = 12v / 25Ω
It = 0.48A
It = I1 = I2 = I3 = I4 = I5
Potencia total
3) Pt = It * Vt
Pt = 0.48A * 12v
Pt = 5.76w
Voltaje en cada elemento
4) V1 = I1 * R1
V1 = 0.48A * 2Ω
V1 = 0.96v
5) V2 = I2 * R2
V2 = 0.48A * 4Ω
V2 = 1.92v
6) V3 = I3 * R3
V3 = 0.48A * 6Ω
V3 = 2.88v
7) V4 = I4 * R4
V4 = 0.48A * 5Ω
V4 = 2.4v
8) V5 = I5 * R5
V5 = 0.48A * 8Ω
V5 = 3.84v
Una de las características del circuito serie es que la sumatoria de los voltajes en los extremos de sus elementos es igual al voltaje aplicado por la fuente de alimentación, vamos a comprobar si se cumple esto, en caso contrario debemos devolvernos y verificar los cálculos realizados.
9) Vt = V1 + V2 + V3 + V4 +V5
Vt = 0.96v+1.92v+2.88v+2.4v+3.84v
Vt = 12v

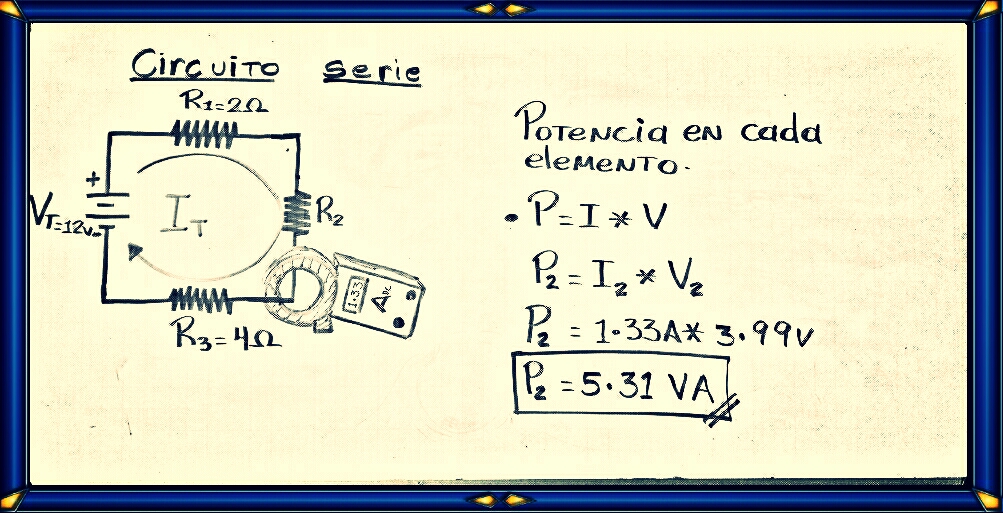

Potencia en cada elemento
10) P1 = I1 * V1
P1 = 0.48A * 0.96v
P1 = 0.4608w
11) P2 = I2 * V2
P2 = 0.48A * 1.92v
P2 = 0.9216w
12) P3 = I3 * V3
P3 = 0.48A * 2.88v
P3 = 1.3824w
13) P4 = I4 * V4
P4 = 0.48A * 2.4v
P4 = 1.152w
14) P5 = I5 * V5
P5 = 0.48A * 3.84v
P5 = 1.8432w
Otra característica del circuito serie es que la potencia total del circuito será igual a la sumatoria de todas las potencias de los elementos que lo integran.
Pt = P1 + P2 + P3 + P4 + P5
Pt = 0.4608w + 0.9216w + 1.3824w + 1.152w + 1.8432w
Pt = 5.76w
Divisor de tensión
Es un circuito serie que ha sido diseñado para tener una muestra de voltaje con el fin de monitorear, medir o polarizar otros circuitos.
características del divisor de voltaje
a) como circuito serie asume todas sus características.
b) se fundamenta en la ley de tensión de Kirchhoff.
c) por basarse en la LTK, no se usa corriente en las operaciones matemáticas.
Vt / Rt = V1 / R1 = V2 / R2 = V3 / R3 = Vn / Rn
n = número de elementos del circuito.
